Mit dem Prinzip des Wasser-Widders kann Wasser ohne Fremdenergie ziemlich hoch gepumt werden.
In diesem Beispiel werden bei 2 Meter Fallhöhe und 12 Meter Triebleitungslänge, 30 Liter pro Stunde 20 Meter hinaufgepumpt. Die Steigleitung auf den Fotos nicht ageschlossen. . Hier ein kleines Video (6 MB).

Nach einiger Zeit ist die Feder und die Ventilführung gebrochen!!. Die Reparatur ist hier dargestellt.

pumpenventil
001_pumpe
pumpe
002_pumpe
pumpe
003_pumpe
pumpe
004_pumpe
005_pumpe
007_pumpe

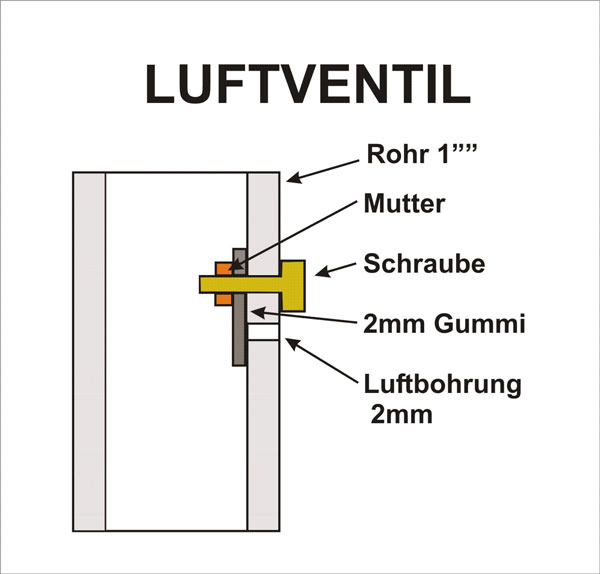

Skizze Luftventil
Das Luftventil dient dazu, bei jedem Pumpzyklus etws Luft anzusaugen, um im Windkessel immer einen Luftpolster aufrecht zu erhalten.
